CS7600 - Extraction de plaque coincée

CS7600 - Extraction de plaque coincée

1 / Présentation

Dans certains cas, il est possible qu'une plaque est été avalée par le lecteur CS 7600 et que celle-ci ne soit pas ressortie avant / après sa numérisation.

2 / Extraction

Procédez comme suit pour l'extraction d'une ou plusieurs plaques coincées :

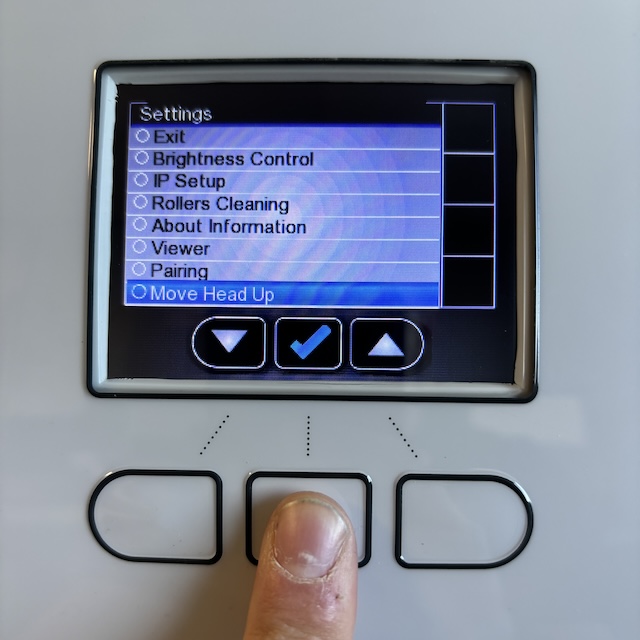

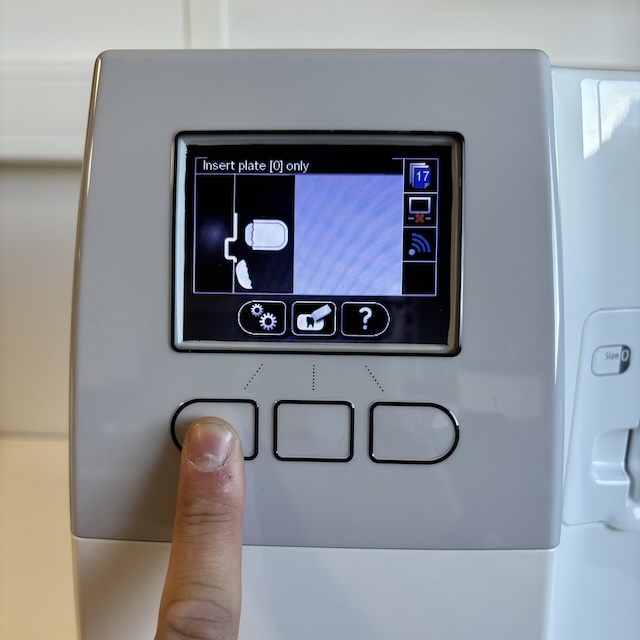

Appuyez sur le bouton à gauche du scanneur pour accéder au menu Paramètres. Naviguez avec les flèches puis sélectionnez Move Head Up.

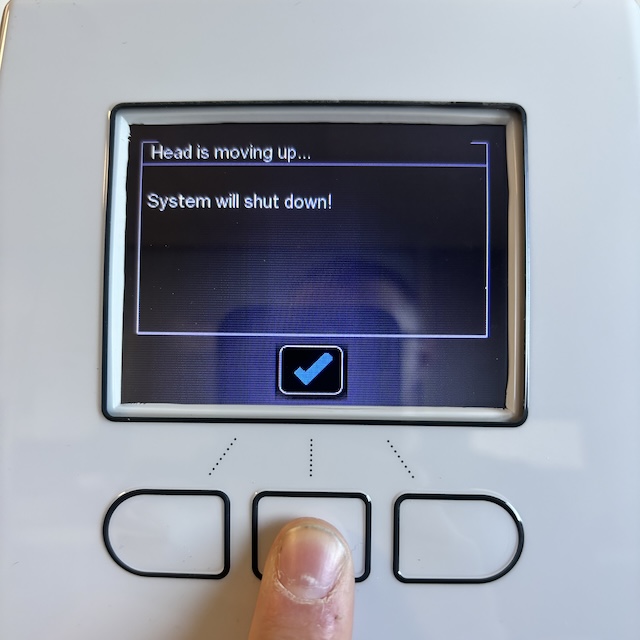

Appuyez sur le bouton du milieu pour confirmer le message d'arrêt du lecteur.

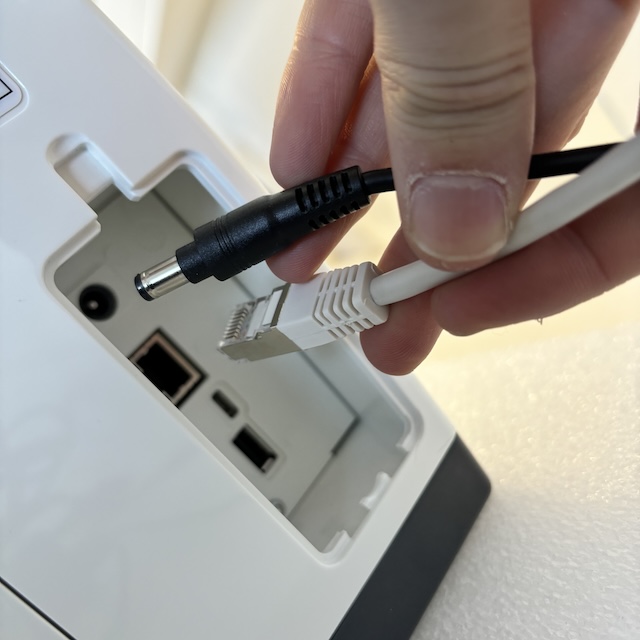

Celui-ci par se mettre hors tension après quelques secondes. Débranchez ensuite les câbles d'alimentation et réseau connectés au CS 7600.

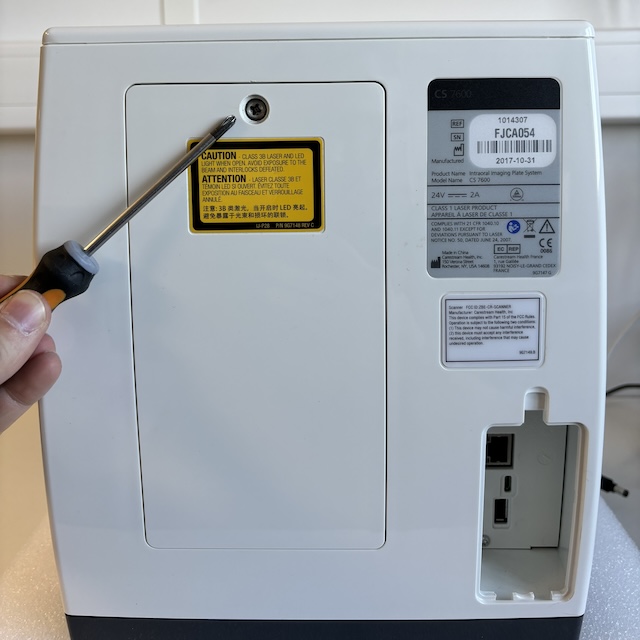

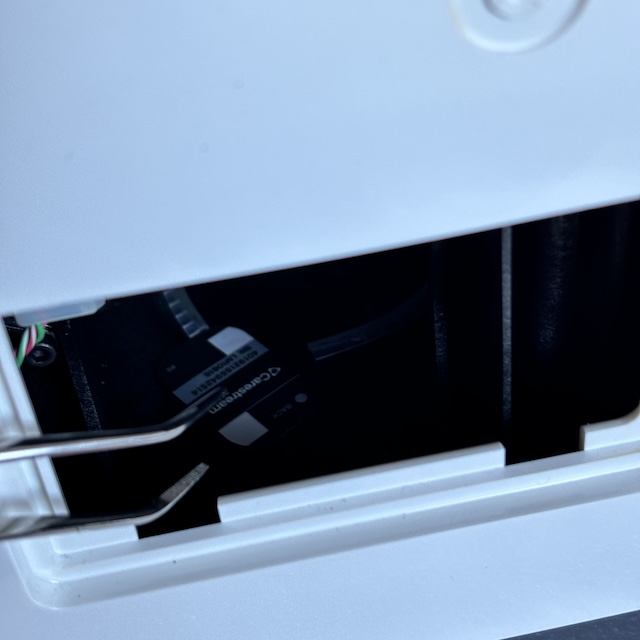

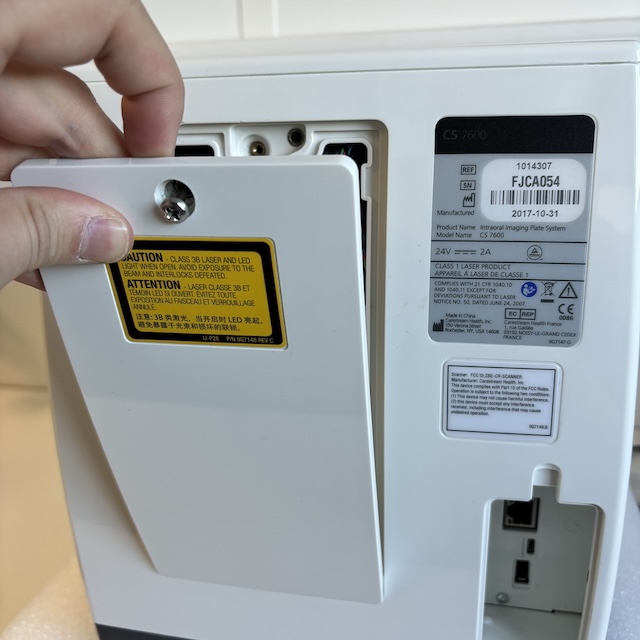

Munissez-vous d'un tournevis cruciforme afin de retirer la plaque se situant à l'arrière du lecteur CS 7600. Munissez-vous d'un accessoires afin d'extraire la plaque qui devrait se trouver sur la partie inférieure de l'appareil.



Dans certains cas, la plaque n'est pas visible, vous pouvez alors TRES DELICATEMENT soulever l'appareil et le basculer d'avant en arrière pour faire tomber la plaque.
Ne mettez jamais sous-tension le CS 7600 lorsque le capot arrière n'est pas installé.
Ne tentez jamais de retirer les vis situées sous l'appareil, auquel cas la garantie fabriquant ne pourrait plus s'appliquée et vous risquez d'endommager le lecteur de manière irréversible.
